一、本質(zhì)解析：99%純度帶來(lái)的性能躍遷?
?99氧化鋁陶瓷棒?（Al?O?≥99%）以六方密排剛玉晶體為骨架，實(shí)現(xiàn)普通材料難以企及的性能突破：
| ?關(guān)鍵指標(biāo)? | ?99瓷棒實(shí)測(cè)值? | ?95瓷對(duì)比? |
|---|---|---|
| ?體積密度? | 3.92 g/cm³ | ≤3.75 g/cm³ |
| ?抗彎強(qiáng)度? | 380 MPa | 280 MPa |
| ?熱膨脹系數(shù)? | 7.8×10??/K (RT-800℃) | 8.2×10??/K |
| ?擊穿電壓? | 25 kV/mm | 18 kV/mm |
?科學(xué)注腳?：純度提升使晶界玻璃相減少90%，晶粒尺寸控制在1.5μm（電鏡圖→），強(qiáng)度提升40%
?二、何以成為極端工況的終結(jié)者？??
?1. 高溫維度：熔煉場(chǎng)景的標(biāo)尺?
- ?熱穩(wěn)定性極限?：
- 1650℃空氣環(huán)境持續(xù)500小時(shí)變形率＜0.05%（石墨棒同條件下彎曲斷裂）
- ?案例?：某鈦合金熔煉爐用測(cè)溫棒，壽命從3爐提升至50爐
?2. 力學(xué)維度：動(dòng)能傳遞的支點(diǎn)?
- ?抗彎強(qiáng)度實(shí)測(cè)?（GB/T 6569標(biāo)準(zhǔn)）：
復(fù)制Φ6×100mm陶瓷棒兩端支撐，跨距80mm 中點(diǎn)在452N壓力下斷裂 → 相當(dāng)于46kg靜載 - ?應(yīng)用?：替代高速紡紗機(jī)不銹鋼錠桿，振動(dòng)降低70%
?3. 電學(xué)維度：高壓絕緣的壁壘?
- ?介電性能?：
溫度 體積電阻率（Ω·cm） 25℃ ＞10¹? 500℃ ＞10? - ?破局場(chǎng)景?：新能源汽車(chē)800V電池模組絕緣支撐棒（通過(guò)QC/T 1030標(biāo)準(zhǔn)）
?三、工藝精進(jìn)：從粉體到精棒的毫米級(jí)革命?
重慶及鋒科通過(guò)四階工藝鏈實(shí)現(xiàn)性能極限：
- ?粉體提純?：
- 激光粒度儀篩選0.3-0.8μm α-Al?O?（D50=0.5μm）
- Na?O含量≤0.05%（避免高溫析晶）
- ?等靜壓成型?：
- 300MPa壓力壓制棒坯（密度均勻度＞99%）

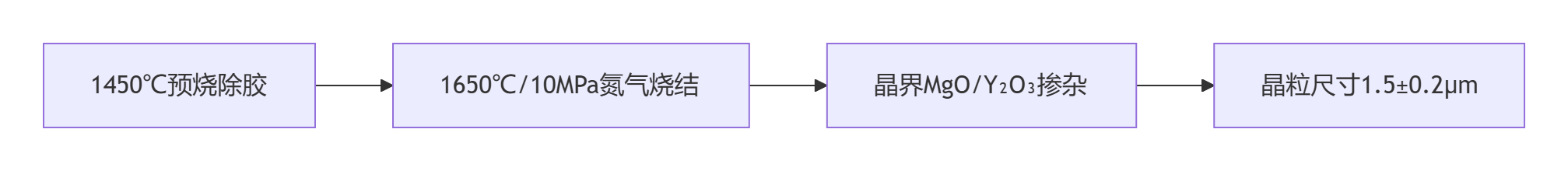

- ?氣氛燒結(jié)?：
1450℃預(yù)燒除膠
1650℃/10MPa氮?dú)鉄Y(jié)
晶界MgO/Y?O?摻雜
晶粒尺寸1.5±0.2μm
- ?精密加工?：
- 外徑公差±0.01mm（Φ3mm細(xì)棒）
- 直線(xiàn)度≤0.03mm/100mm（超國(guó)標(biāo)2倍）
?四、剛玉之脊的破界應(yīng)用?
?1. 能源領(lǐng)域：裂變與聚變的守護(hù)者?
- ?核燃料棒定位格架?：耐中子輻照＞10²¹ nvt（傳統(tǒng)鋯合金變形失效）
- ?氫能質(zhì)子交換膜壓裝棒?：零金屬離子溶出（保障10萬(wàn)小時(shí)壽命）
?2. 半導(dǎo)體：納米精度的支點(diǎn)?
- ?光刻機(jī)激光傳導(dǎo)棒?：
- 熱變形量≤0.1μm/100℃（支撐28nm光路系統(tǒng)）
- 表面粗糙度Ra≤0.02μm
?3. 超導(dǎo)傳輸：低溫絕緣新方案?
- 液氮環(huán)境（-196℃）抗沖擊強(qiáng)度保持率＞95%（環(huán)氧樹(shù)脂基材已脆化開(kāi)裂）
