在“雙碳”目標驅動能源技術變革的今天，如何進一步提升電能轉換效率、縮小系統體積、降低能耗，已成為電力電子行業的核心課題。基于傳統硅材料的器件性能已逼近物理極限，而以碳化硅半導體器件為代表的第三代半導體，正以其革命性的性能優勢，成為推動產業升級的關鍵力量。

　　一、超越硅極限：碳化硅半導體器件的三大核心優勢

　　與傳統的硅基器件相比，碳化硅材料的本征特性決定了其器件的卓越性能：

　　1.更高的禁帶寬度：? 碳化硅的禁帶寬度是硅的3倍，這使得碳化硅半導體器件? 能夠承受更高的電場強度，從而在相同耐壓下實現更低的導通電阻和更小的芯片尺寸，使系統更加緊湊。

　　2.更高的熱導率：? 碳化硅的熱導率遠高于硅，這意味著芯片產生的熱量可以更快地散發出去。因此，碳化硅器件能在更高的環境溫度下穩定工作(結溫可達200℃以上)，顯著簡化散熱系統設計，降低成本和體積。

　　3.更高的電子飽和漂移速度：? 這一特性允許碳化硅器件在更高的頻率下開關。高頻開關可以大幅減小系統中無源元件(如電容、電感)的尺寸和重量，從而提升整個系統的功率密度。

　　二、應用場景：從綠色能源到高端工業的全面賦能

　　這些優勢使得碳化硅半導體器件? 在多個對效率、溫度和頻率有嚴苛要求的領域大放異彩：

　　•新能源汽車：? 這是碳化硅最大的應用市場。在主驅動逆變器中，碳化硅模塊可以降低約80%的開關損耗，顯著提升續航里程，或是在同等續航下減少電池用量。同時，其在車載充電機、直流變換器中的應用也日益普及。

　　•光伏/儲能系統：? 在光伏逆變器中，碳化硅器件能提升轉換效率，降低能量損耗，并減少散熱器體積，助力光伏發電“降本增效”。

　　•工業電機驅動：? 在變頻器、伺服驅動器中采用碳化硅，可實現更高頻率的PWM控制，使電機運行更平穩、噪音更小、效率更高。

　　•軌道交通與智能電網：? 在牽引變流器、電力電子變壓器等大功率裝備中，碳化硅能有效實現系統的小型化、輕量化和高效化。

　　三、機遇與挑戰并存：產業化應用的關鍵

　　盡管前景廣闊，但碳化硅半導體器件? 的規模化應用仍面臨一些挑戰，這也對產業鏈上下游企業提出了更高要求：

　　•材料成本與制備：? 高品質碳化硅襯底的生長速度慢、技術門檻高，是目前成本居高的主要原因。如何穩定、高效地制備低缺陷密度的大尺寸襯底是行業攻關重點。

　　•芯片設計與制造：? 碳化硅的工藝與硅線有較大差異，需要開發特殊的柵氧工藝、終端終端保護技術等，以保障器件的長期可靠性。

　　•驅動與封裝技術：? 碳化硅器件的高速開關特性對驅動電路提出了更苛刻的要求，同時也需要匹配耐高溫、低寄生參數的先進封裝技術以發揮其全部潛力。

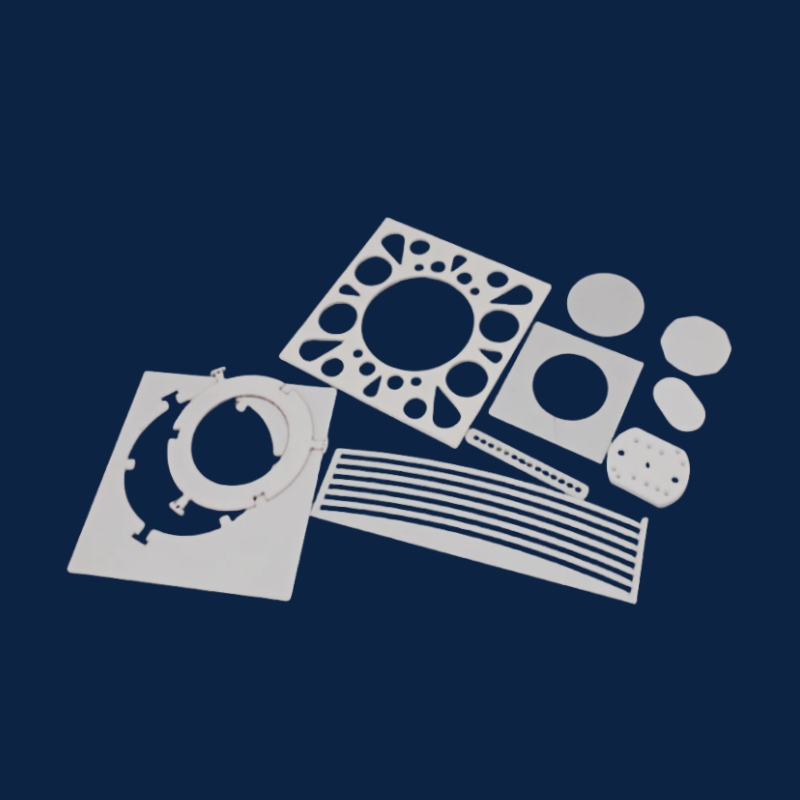

　　在這一領域，重慶及鋒科技有限公司? 憑借在先進陶瓷材料領域的深厚積累，正積極布局。我們關注到高性能封裝對散熱和絕緣的迫切需求，正致力于開發適用于碳化硅功率模塊的高性能氮化鋁陶瓷襯板? 及高導熱封裝材料，以解決高溫運行下的散熱瓶頸，為提升國產碳化硅器件的可靠性貢獻一份力量。

　　結語

　　碳化硅半導體器件不僅是簡單的材料替代，更是一場深刻的技術變革。它正在重新定義電力電子系統的效率、功率密度和可靠性標準，為綠色能源、電動汽車等戰略性新興產業提供了堅實的硬件基礎。

　　面對這一歷史性機遇，重慶及鋒科技有限公司? 將持續聚焦于材料端的創新，與產業鏈伙伴協同合作，共同推動中國第三代半導體產業的成熟與發展。
