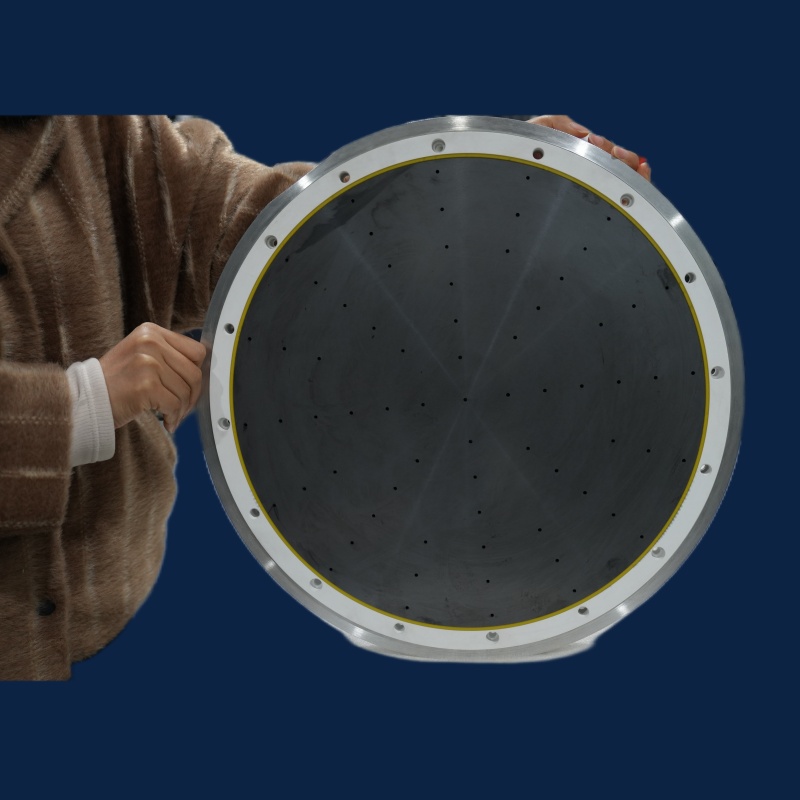

在半導體、平板顯示、精密電子等高端制造領域，如何平穩、無損、高精度地吸附和固定薄脆的晶圓、玻璃基板或電路板，是保證生產工藝良率的首要難題。傳統的金屬或聚合物吸盤易因磨損、變形或污染而失效，此時，陶瓷真空吸盤憑借其獨特的綜合性能，已成為不可替代的關鍵治具。
一、為何高端制造紛紛選擇陶瓷真空吸盤？
與其它材質的吸盤相比，陶瓷真空吸盤的核心優勢體現在三個“高”上：
- 1.
高平整度與穩定性：? 精密陶瓷材料剛性好，在燒結和精密加工后可達到極高的平面度和尺寸穩定性，不易隨溫度和時間發生變形，為光刻、檢測等納米級工藝提供了堅實的基準平面。
- 2.
高耐用性與耐腐蝕性：? 陶瓷的硬度極高，耐磨性遠超金屬，能抵抗安裝和物料摩擦帶來的損耗，壽命極長。同時，它能耐受大多數化學清洗劑的腐蝕，易于清潔，避免交叉污染。
- 3.
高功能集成性：? 這是其最核心的競爭力。通過在陶瓷基體內精密加工微孔道、埋植電極，它可以集成兩大關鍵功能：
- •
真空吸附：? 通過表面密集的微孔產生均勻的吸附力，牢牢固定工件。
- •
靜電吸附與溫控：? 集成電極成為靜電吸盤，通過庫侖力或約翰遜-拉貝克效應吸附非導電或半導體材料（如硅片）；還可集成加熱器，實現對工件溫度的精確控制。
- •
二、核心應用場景：精準吸附，支撐千億產業
陶瓷真空吸盤是以下高端裝備的“掌心”：
- •
半導體制造：? 應用于光刻機、刻蝕機、薄膜沉積設備中，用于吸附和溫控硅片，其性能直接影響線寬精度和良率。
- •
平板顯示制造：? 在OLED、LCD產線中，用于搬運和固定大尺寸、超薄的玻璃基板，要求無劃傷、無顆粒污染。
- •
PCB精密加工：? 在激光鉆孔、精密切割等環節，為電路板提供穩定支撐，保證加工位置精度。
- •
LED芯片制造：? 在MOCVD等外延設備中，作為承載藍寶石襯底的關鍵部件，需在高溫環境下長期穩定工作。
三、超越“標準件”：專業定制是成功的關鍵
陶瓷真空吸盤并非簡單的標準品，其性能高度依賴于定制化的設計與制造。業內領先的重慶及鋒科技有限公司指出，一個成功的吸盤方案必須解決三大挑戰：
- •
材料選型是根基：? 是選擇綜合性能優異的氧化鋁陶瓷，還是超高導熱的氮化鋁陶瓷？這需要根據工藝的溫度、射頻功率及散熱需求來決定。重慶及鋒科技擁有成熟的材料體系，能為客戶提供最佳選擇。
- •
微孔與流道設計：? 微孔的尺寸、分布、以及內部真空流道的設計，直接影響吸附力的均勻性和穩定性，避免工件吸附變形或產生“牛頓環”。
- •
電極與加熱器集成工藝：? 如何將金屬電極與陶瓷基體實現牢固、無間隙的結合，保證其長期通電的可靠性，是衡量制造商技術實力的關鍵。
可以說，一枚高性能的陶瓷真空吸盤，是現代精密制造業精度與可靠性的重要保障。它的價值不僅在于其本身，更在于其為整個生產流程帶來的良率提升和成本優化。
重慶及鋒科技有限公司專注于高性能特種陶瓷的研發與制造，其陶瓷真空吸盤產品以卓越的平整度、出色的熱穩定性及長久的使用壽命，服務于多家行業頭部客戶。我們致力于為客戶提供從技術咨詢、模擬仿真到產品定制的一站式解決方案，是您攻克精密吸附難題的可靠伙伴。
